网优图层工具 V7.0 绿色免费版

　　网优图层工具是一款由个人开发完全免费，无任何限制的图层工具，您可以任意分发使用，但禁止一切反编译及商业用途。这是网优必备工具，可制作扇区图层和点图层，支持Mapinfo和谷歌地球，操作简单，有需要的可以下载来使用。

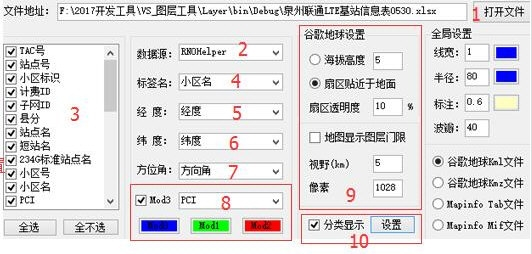

【使用说明】

　　1、打开excel

　　2、选择表

　　3、属性表显示

　　4~7、匹配字段

　　8、是否显示4Gmod3颜色

　　9、谷歌地球设置

　　10、分类设置

　　备注：3、在谷歌地球点击扇区所显示的内容，在mapinfo体现为属性表GE设置里面：海拔高度则扇区立体，图层门限为谷歌地球的显示范围，大数据量卡顿时候勾选使用，网优图层工具分类显示为根据字段划分显示。

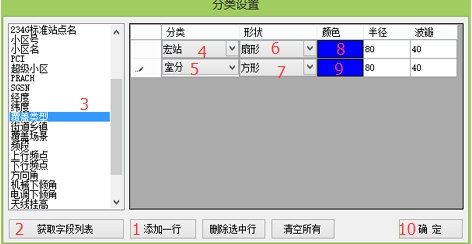

　　1、添加2行分类

　　2、获取列表

　　3、点击划分字段

　　4、5、设置分类

　　6、7设置形状

　　8、9、设置颜色

　　10、确定后即可。

　　备注：半径和波瓣可以自由组合，半径长的波瓣角设置小，半径段的，波瓣角设置大，这样不会相互遮挡。删除选中行按钮要先点击前面空白先选中一行。

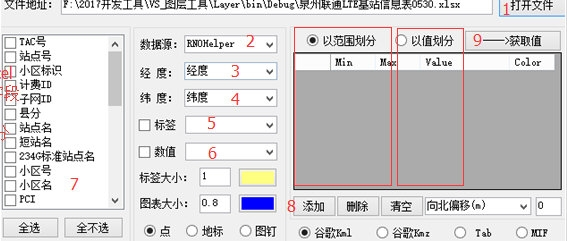

　　1、打开Excel

　　2~6匹配字段

　　7、属性表

　　8、添加划分

　　9、获取值

　　备注：路测迹和CQT点集成在一起，如果是DT轨迹图则选中以范围划分，如果是其它可选中以值划分，如果选中以值划分，要获取对应值以范围划分对应min-max以值划分对应value，后面颜色为公共属性

【注意事项】

　　数据准备与字段匹配

　　字段完整性：确保导入的Excel工参表格包含必需字段（基站名、经度、纬度、方位角），避免因字段缺失导致无法生成图层。

　　数据格式规范：经纬度字段需为数字格式，避免因文本格式或空值导致导入失败。

　　字段命名规范：避免在字段名中使用特殊符号（如空格、斜杠、连接符），建议使用字母、中文和数字组合。

　　文件保存与格式选择

　　KMZ格式优先：生成Google Earth图层时，优先选择KMZ格式（KML的压缩格式），文件体积更小且支持本地链接图层。

　　Mapinfo图层格式：生成Mapinfo图层时，优先选择tab格式（可直接打开），避免MIF格式需额外转换的步骤。

　　图层显示优化

　　分级显示（LOD）：数据量大时勾选Name_LOD/Cell_LOD，减少GE一次性导入数据量，避免卡顿，但会增大图层文件体积。

　　透明度与颜色设置：根据需求调整填充颜色透明度、扇区边框粗细及颜色，确保图层清晰可读。

【常见问题】

　　导入失败或数据异常

　　问题1：提示“经纬度存在空值”或“数据类型错误”。

　　原因：经纬度字段存在空值或格式不正确（如文本格式）。

　　解决方案：检查并清理经纬度字段，确保为数字格式，无空值。

　　问题2：提示“基站ID重复”或“表头重复列”。

　　原因：Excel表格中存在重复列或重复基站ID。

　　解决方案：删除重复列或合并重复基站ID，重新保存表格。

　　图层显示异常

　　问题1：扇区颜色未按预期显示（如未按MOD3/MOD6分类）。

　　原因：未勾选“LTE—mod”或颜色设置未生效。

　　解决方案：勾选“LTE—mod”，并检查颜色设置是否正确。

　　问题2：图层在GE中显示不全或卡顿。

　　原因：未启用分级显示（LOD）或数据量过大。

　　解决方案：勾选Name_LOD/Cell_LOD，或分批次处理数据。
