ch552g编程器驱动 V1.0 官方最新版

　　ch552g编程器驱动是一款针对同名软件所推出的驱动安装程序。ch552g编程器软件是ch552g编程器专用的芯片编程软件，适用于土豪金ch552g编程器，配合使用，可以实现读取、校验、擦除液晶芯片数据以及芯片数据编程的功能，通过安装该驱动程序，就能让你正常使用软件。

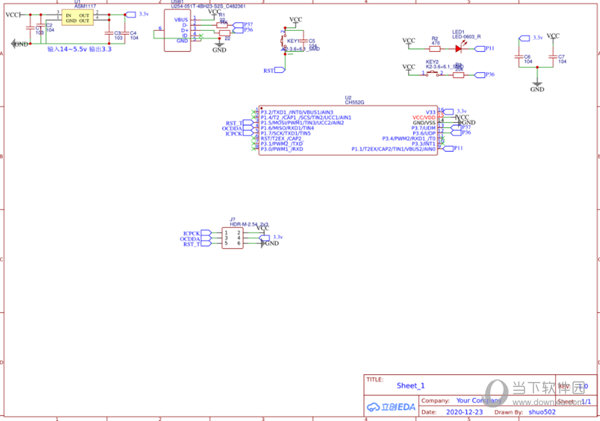

【原理图】

　　ch552 最小系统板 接口 GND SWDIO P1.4 SWDCLK P1.7 VCC 3.3V 可以使用usb 电源经过ldo降压到3.3V为目标板提供电源

　　运行指示灯 P1.1 接 LED

【按键功能自定义】

　　普通键盘按键：

　　普通按键hid值可以看我附件里提供的HID用途表1.12.pdf的Keyboard/Keypad Page的Usage ID(Hex) 以C的06为0x06。

　　键盘发送给PC的数据每次8个字节：BYTE1 BYTE2 BYTE3 BYTE4 BYTE5 BYTE6 BYTE7 BYTE8。定义分别是：

　　BYTE1 —

　　|–bit0: Left Control 0x01

　　|–bit1: Left Shift 0x02

　　|–bit2: Left Alt 0x04

　　|–bit3: Left GUI(win键) 0x08

　　|–bit4: Right Control 0x10

　　|–bit5: Right Shift 0x20

　　|–bit6: Right Alt 0x40

　　|–bit7: Right GUI 0x80

　　BYTE2 — 暂不清楚，有的地方说是保留位

　　BYTE3–BYTE8 — 这六个为普通按键

　　以按键1修改为例：

　　按键功能：ctrl + c

　　if(keyCode == 0x31)//按键1

　　{

　　HIDKey[0] = 0x01; //HIDKey[0]放Ctrl、Shift、Alt这些。这里为 左Ctrl 0x01

　　HIDKey[2] = 0x06; //HIDKey[2]-HIDKey[7]为按下的第一个按键到第六个，这里0x06为c

　　if(Ready) //枚举成功

　　{

　　HIDValueHandle1(); //多媒体按键HID值上传

　　}

　　}

　　多媒体按键：

　　BYTE1：Vol- 到 Scan Pre Track BYTE2：Scan Next Track开始的8个，取值参考下面的BYTE1去对照KeyMULRepDesc数顺序。

　　BYTE1 BYTE2 BYTE3 这3个字节分成24位，每个位代表一个按键，1代表按下，0抬起。

　　BYTE1 —

　　|–bit0: Vol- 0x01

　　|–bit1: Vol+ 0x02

　　|–bit2: Mute 0x04

　　|–bit3: Email 0x08

　　|–bit4: Media 0x10

　　|–bit5: WWW Home 0x20

　　|–bit6: Play/Pause 0x40

　　|–bit7: Scan Pre Track 0x80

　　BYTE2 BYTE3按下面的顺序排下去，BYTE3 bit7：最后一个Usage( NULL )。

　　BYTE4 —

　　系统功能按键，关机(0x81)，休眠(0x82），唤醒（0x83）

　　以按键1修改为例：

　　if(keyCode == 0x31)//按键1

　　{

　　HIDKeyMUL[0] = 0x02; //音量+

　　if(Ready) //枚举成功

　　{

　　HIDValueHandle2(); //多媒体按键HID值上传

　　}

　　}

下载链接
